无论你是到了施工单位还是咨询公司，上手的首件事必然是：认识图纸和图集。施工图有什么分类？都由什么组成？有什么学习方法和步骤？
下面，小编将为大家梳理如何学习工程建筑识图，帮助大家在工作的第一站做到最好！

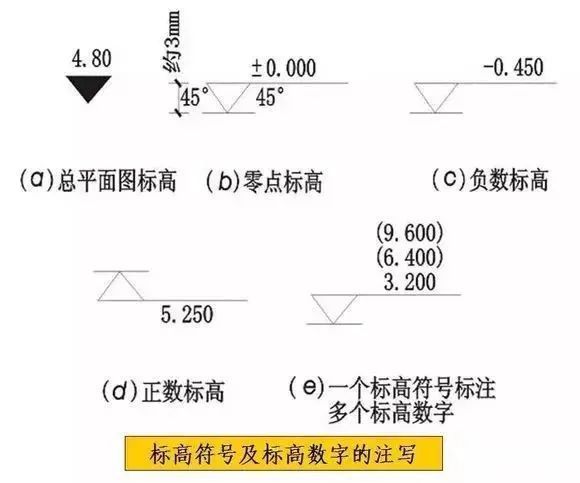

绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。
建筑标高: 指楼地面、屋面等装修完成后构件的表面的标高。如楼面、台阶顶面等标高。

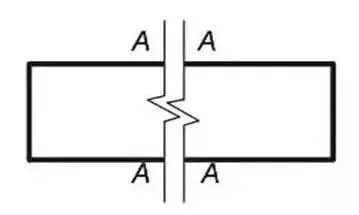

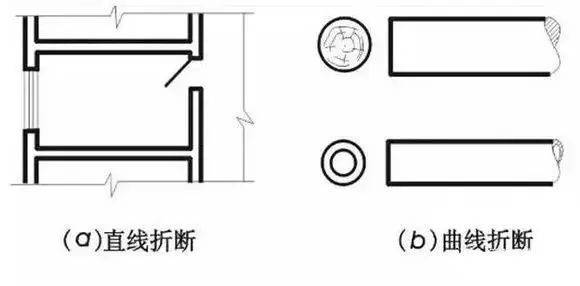

对于较长的构件，当其长度方向的形状相同或按一定规律变化时，可断开绘制，断开处应用连接符号表示。
当房屋施工图的图形完全对称时，可只画该图形的一半，并画出对称符号，以节省图纸篇幅。
风的吹向是指从外吹向中心。实线范围表示全年风向频率，虚线范围表示夏季风向频率。
